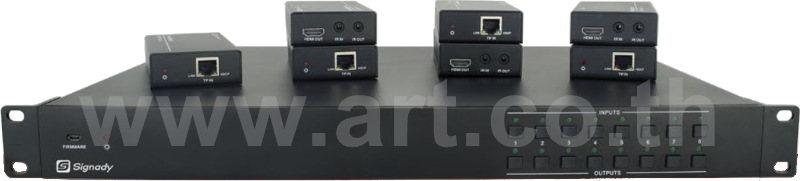

ชุดเครื่องสลับสัญญาณพร้อมตัวรับ แบบ 8x8 ช่อง ช่องต่อสัญญาณ HDMI เข้า 8 ช่อง, HDBaseT ออก 7 ช่อง, และ HDMI ออก 1 ช่อง พร้อมถอดเสียงเป็นอนาล็อก และ ดิจิตอล รองรับสัญญาณความละเอียด 4K ช่อง HDBaseT สามารถส่งไฟเลี้ยงไปยังเครื่องรับปลายทาง หรือ PoC ได้ไกล 70 เมตร (230 ฟุต)
• ใช้เทคโนโลยี่รับส่งสัญญาณแบบ HDBaseT
• เป็นชุดสลับสัญญาณ 8x8 ช่อง มาพร้อมกับตัวรับสัญญาณ HDBaseT 7 เครื่อง
• รองรับสัญญาณ ความละเอียด 4k x 2K และ 1080p 3D
• เข้ากันได้กับสัญญาณ HDMI 1.4 และ HDCP 1.4
• สลับสัญญาณได้อย่างรวดเร็ว
• ถอดสัญญาณเสียงออกจากสัญญาณภาพ (De-embedded)
• ส่งไฟเลี้ยงไปยังเครื่องรับปลายทาง หรือ PoC ได้

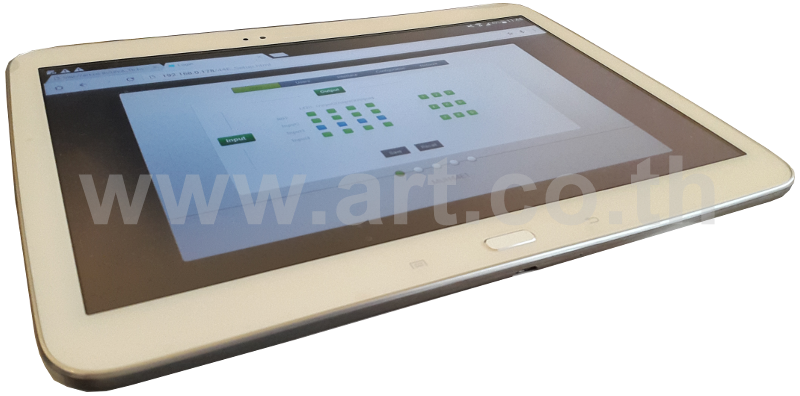

• ควบคุมการทำงานด้วย ปุ่มหน้าเครื่อง, รีโมท IR, RS232 และ TCP/IP
ข้อมูลทางเทคนิค

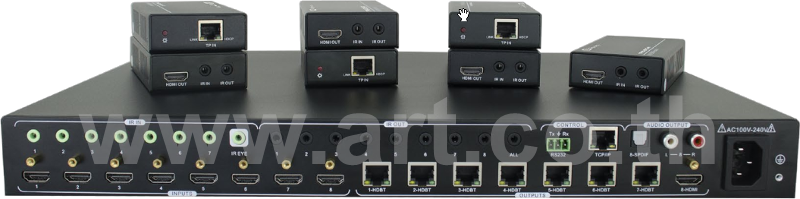

เครื่องสลับสัญญาณ
• ช่องต่อสัญญาณภาพ HDMI เข้า 8 ช่อง
• ช่องต่อสัญญาณภาพ HDMI เข้า รองรับสัญญาณ 4K@60 4:2:0 และ HDCP 2.2
• ช่องต่อสัญญาณภาพ HDMI ออก 1 ช่อง
• ช่องต่อสัญญาณ HDBaseT (RJ45) ออก 7 ช่อง
• ช่องต่อสัญญาณภาพ HDMI ออก รองรับสัญญาณ 4K@60 4:2:0 และ HDCP 1.4
• รองรับสัญญาณความละเอียดสูงสุด 4Kx2K@60 Hz
• ระยะทางการส่งสัญญาณออก 1080p@60Hz ไม่เกิน 70 เมตร และ 4Kx2K@60 Hz ไม่เกิน 40 เมตร
• มีระบบบริหารจัดการ EDID
• แบนด์วิดธ์ 10.2 Gbit/sec
• ช่องต่อสัญญาณเสียงอนาล็อก (RCA) ออก 2 ช่อง
• ช่องต่อสัญญาณเสียงดิจิตอล (SPDIF) ออก 1 ช่อง
• ควบคุมการใช้งานเครื่องผ่าน ปุ่มหน้าเครื่อง หรือ รีโมท IR หรือ RS232 หรือ TCP/IP
• ใช้กับแหล่งจ่ายไฟภายในกระแสสลับ 100~240 โวลท์ 50/60 Hz
เครื่องรับสัญญาณ HDBaseT
• ช่องต่อสัญญาณ HDBaseT (RJ45) เข้า 1 ช่อง
• ช่องต่อสัญญาณภาพ HDMI ออก 1 ช่อง
• ช่องต่อสัญญาณ IR (mini-jack 3.5 มม.) เข้า 1 ช่อง
• รองรับสัญญาณ HDMI 1.4 และ HDCP 1.4
• รองรับสัญญาณความละเอียดสูงสุด 4Kx2K@60 Hz
• รองรับไฟเลี้ยงจากเครื่องสลับสัญญาณ
