Input 8 HDMI (Female HDMI), T.M.D.S. 2.9V/3.3V, 100Ω;
8 IR (3.5mm jack);
Output 4 HDMI (Female HDMI), T.M.D.S. 2.9V/3.3V, 100Ω;
8 HDBaseT (Female RJ45, PoC);
8 IR (3.5mm jack);
8 Stereo audio (Captive screw connectors)
Gain 0 dB
Bandwidth 6.75 Gbps
Maximum Pixel Clock 225MHz
HDBaseT Transmission Distance 70m with PoC
Resolution Range Up to 1920 x 1200 or 1080P@60Hz, supports 3D
HDCP Supports HDCP 1.4a, auto and manual HDCP management.
CMRR >90dB@20Hz~20KHz
Frequency Response 20Hz ~ 20KHz
Stereo Audio Distortion 0.1% 32Ω/70mW@1KHz, 0.1% 16Ω/105mW @1KHz
Control Buttons, IR remote & RS232 (9-pin female D connector), Optional TCP/IP control
Power Supply 100VAC ~ 240VAC, 50/60Hz;  117.8W (Full load)
Temperature -20 ~ +70℃
Humidity 10% ~ 90%
Chassis Dimension W440 x H87.8 x D380mm

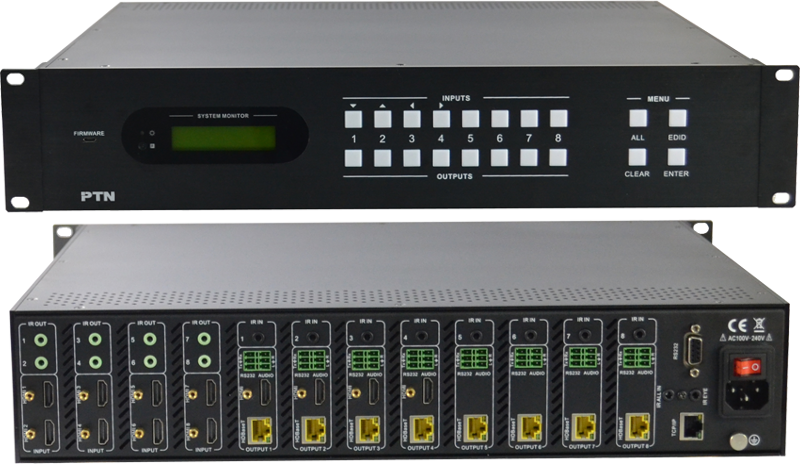

MHD88TP เครื่องสลับสัญญาณ HDMI ส่งออกเป็น HDBaseT แบบ 8x8 ช่อง พร้อมถอดเสียงเป็นอนาล็อก รองรับสัญญาณ  HDMI รุ่น 1.4a และ 3D มีช่องสัญญาณ HDMI เข้า 8 ช่อง และ ออก 4 ช่อง ที่ตัวเครื่อง  พร้อมทั้งสัญญาณ HDBaseT ออก 4 ช่อง สามารถใช้งานร่วมกับเครื่องรับ TPHD402PR  เพื่อแปลงสัญญาณกลับเป็น HDMI โดยสามารถเชื่อมต่อสัญญาณ IR และ RS232 ไปพร้อม กันได้ระยะทางไกล 60 เมตร

ข้อมูลทางเทคนิค

• ช่องต่อสัญญาณภาพ HDMI เข้า 8 ช่อง
• ช่องต่อสัญญาณ IR เข้า (mini-jack 3.5 มม.) 8 ช่อง
• ช่องต่อสัญญาณภาพ HDMI ออก 4 ช่อง
• ช่องต่อสัญญาณ HDBaseT (RJ45) ออก 8 ช่อง พร้อม PoC
• ช่องต่อสัญญาณ IR ออก (mini-jack 3.5 มม.) 8 ช่อง
• ช่องต่อสัญญาณเสียงอนาล็อก (captive screw connector) ออก 8 ช่อง
• ส่งสัญญาณ HDBaseT ได้ไกล 60 เมตร พร้อมส่งไฟเลี้ยงให้เครื่องรับ (PoC)
• รองรับการใช้งานกับอุปกรณ์ที่มี HDCP รุ่น 1.4a
• ควบคุมการใช้งานเครื่องผ่าน ปุ่มควบคุมหน้าเครื่อง หรือ รีโมทอินฟราเรด หรือ RS232
• มีจอ LCD แสดงผลการทำงานของเครื่อง
