การ์ดสัญญาณเข้า HDMI รองรับสัญญาณ 4K
ใช้ร่วมกับเครื่อง Modular Matrix มีช่องต่อสัญญาณเป็นแบบ HDMI 4 ช่อง
รองรับการใช้งานร่วมกับอุปกรณ์ที่มี HDCP และ รองรับการจัดการ EDID ของเครื่องที่ต่อใช้งานร่วม
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า HDMI 4 ช่อง
• ช่องต่อสัญญาณเข้า เสียงสเตริโออนาล็อก 4 ช่อง แบบ captive screw
• แบนด์วิดธ์ 10.2 Gbps
• รองรับความละเอียดสูงสุด 4Kx2K
• รองรับ 3D
• รองรับสัญญาณ HDMI รุ่น 1.4a และ DVI รุ่น 1.0
• รองรับ EDID
• รองรับการใช้งานร่วมกับอุปกรณ์ที่มี HDCP
ใช้ร่วมกับเครื่อง Modular Matrix มีช่องต่อสัญญาณเป็นแบบ HDMI 4 ช่อง
รองรับการใช้งานร่วมกับอุปกรณ์ที่มี HDCP และ รองรับการจัดการ EDID ของเครื่องที่ต่อใช้งานร่วม
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า HDMI 4 ช่อง
• ช่องต่อสัญญาณเข้า เสียงสเตริโออนาล็อก 4 ช่อง แบบ captive screw
• แบนด์วิดธ์ 10.2 Gbps
• รองรับความละเอียดสูงสุด 4Kx2K
• รองรับ 3D
• รองรับสัญญาณ HDMI รุ่น 1.4a และ DVI รุ่น 1.0
• รองรับ EDID
• รองรับการใช้งานร่วมกับอุปกรณ์ที่มี HDCP
การ์ดสัญญาณเข้า SDI สำหรับเครื่อง Modular Matrix มีช่องต่อสัญญาณเป็นแบบ SDI 4 ช่อง รองรับสัญญาณ 3G-SDI, HD-SDI และ SD-SDI
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า SDI 4 ช่อง (BNC) พร้อม ช่องต่อ Loop 4 ช่อง (BNC)
• รองรับสัญญาณ 3G-SDI, HD-SDI และ SD-SDI
• การส่งถ่ายข้อมูลสูงสุด 2.97 Gbps
• รองรับสัญญาณ HDTV
• รองรับความละเอียดสูงสุด 1080P
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า SDI 4 ช่อง (BNC) พร้อม ช่องต่อ Loop 4 ช่อง (BNC)
• รองรับสัญญาณ 3G-SDI, HD-SDI และ SD-SDI
• การส่งถ่ายข้อมูลสูงสุด 2.97 Gbps
• รองรับสัญญาณ HDTV
• รองรับความละเอียดสูงสุด 1080P
การ์ดสัญญาณเข้า DVI สำหรับเครื่อง Modular Matrix มีช่องต่อสัญญาณเป็นแบบ DVI 4 ช่อง รองรับการใช้งานร่วมกับอุปกรณ์ที่มี HDCP และ รองรับการจัดการ EDID ของเครื่องที่ต่อใช้งานร่วม
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า DVI 4 ช่อง
• รองรับสัญญาณ HDMI และ DVI-D
• แบนด์วิดธ์ 6.75 Gbps
• รองรับความละเอียดสูงสุด1920x1200 หรือ 1080P@60Hz
• รองรับ 3D
• รองรับสัญญาณ DVI รุ่น 1.0 และ HDMI รุ่น 1.4a
• รองรับ EDID และ DDC
• รองรับการใช้งานร่วมกับอุปกรณ์ที่มี HDCP
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า DVI 4 ช่อง
• รองรับสัญญาณ HDMI และ DVI-D
• แบนด์วิดธ์ 6.75 Gbps
• รองรับความละเอียดสูงสุด1920x1200 หรือ 1080P@60Hz
• รองรับ 3D
• รองรับสัญญาณ DVI รุ่น 1.0 และ HDMI รุ่น 1.4a
• รองรับ EDID และ DDC
• รองรับการใช้งานร่วมกับอุปกรณ์ที่มี HDCP

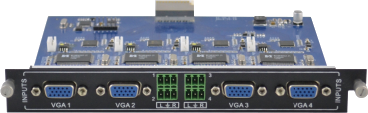

การ์ดสัญญาณเข้า VGA สำหรับเครื่อง Modular Matrix มีช่องต่อสัญญาณเป็นแบบ VGA 4 ช่อง พร้อมช่องเสียงอนาล็อก 4 ช่องช่องสัญญาณภาพรองรับสัญญาณ YPbPr, C-video และ S-video
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า VGA 4 ช่อง
• รองรับสัญญาณ VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, คอมโพเนนท์, S-video และ C-video
• รองรับความละเอียด 1920x1080p, XGA, 1024x768; 1280x720p, WXGA, 1280x800
• แบนด์วิดธ์ 350 MHz(-3dB)
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า VGA 4 ช่อง
• รองรับสัญญาณ VGA-UXGA, RGBHV, RGBS, RGsB, RsGsBs, คอมโพเนนท์, S-video และ C-video
• รองรับความละเอียด 1920x1080p, XGA, 1024x768; 1280x720p, WXGA, 1280x800
• แบนด์วิดธ์ 350 MHz(-3dB)
การ์ดสัญญาณเข้าโดยใช้เทคโนโลยี HDBaseT รองรับสัญญาณ 4K
ใช้ร่วมกับเครื่อง Modular Matrix มีช่องต่อสัญญาณเป็นแบบ RJ45 4 ช่อง
ใช้งานร่วมกับเครื่องส่ง TPHD402PT โดยต้นทางรับเข้าสัญญาณ HDMI และ RS232
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า HDBaseT 4 ช่อง (RJ45)
• ช่องต่อ เสียงอนาล็อก เข้า 4 ช่อง 3.5 มม. jack
• ช่องต่อ RS232 4 ช่อง แบบ captive screw
• แบนด์วิดธ์ 10.2 Gbps
• รองรับความละเอียดสูงสุด 4Kx2K
• รองรับ 3D
• รับสัญญาณ 1080P จากเครื่องส่ง TPHD402PT ได้ไกลสูงสุด 70 เมตร
• รับสัญญาณ 4Kx2K จากเครื่องส่ง TPHD402PT ได้ไกลสูงสุด 40 เมตร
• ใช้สาย CATx เพียงเส้นเดียวในการใช้งาน
• รองรับการรับ-ส่งสัญญาณ RS232 (สองทิศทาง) เพื่อใช้ควบคุมอุปกรณ์อื่น ๆ
ใช้ร่วมกับเครื่อง Modular Matrix มีช่องต่อสัญญาณเป็นแบบ RJ45 4 ช่อง
ใช้งานร่วมกับเครื่องส่ง TPHD402PT โดยต้นทางรับเข้าสัญญาณ HDMI และ RS232
ข้อมูลทางเทคนิค
• ช่องต่อสัญญาณเข้า HDBaseT 4 ช่อง (RJ45)
• ช่องต่อ เสียงอนาล็อก เข้า 4 ช่อง 3.5 มม. jack
• ช่องต่อ RS232 4 ช่อง แบบ captive screw
• แบนด์วิดธ์ 10.2 Gbps
• รองรับความละเอียดสูงสุด 4Kx2K
• รองรับ 3D
• รับสัญญาณ 1080P จากเครื่องส่ง TPHD402PT ได้ไกลสูงสุด 70 เมตร
• รับสัญญาณ 4Kx2K จากเครื่องส่ง TPHD402PT ได้ไกลสูงสุด 40 เมตร
• ใช้สาย CATx เพียงเส้นเดียวในการใช้งาน
• รองรับการรับ-ส่งสัญญาณ RS232 (สองทิศทาง) เพื่อใช้ควบคุมอุปกรณ์อื่น ๆ
